当前位置:网站首页 >
产品展示

湖南长沙辉力 - HL-YH混凝土养护剂

联系我们:150-8484-5898
产品介绍
辉力HL-YH混凝土养护剂产品简介
一、产品描述
长沙辉力建材科技有限公司出品的HL-YH混凝土养护剂又叫做混凝土养生剂、混凝土养护液,是采用现代高科技制备的一-种新型高分子制剂。是一种适应性非常广泛的液体成膜化合物,该产品为水性、不燃,使用方便,将本养护剂喷涂在混凝土或砂浆表面,当水份蒸发到一定程度,能迅速形成一层无色、不透水的薄膜,可阻止混凝土或砂浆中的水份蒸发,减少混凝土收缩和龟裂。一吨养护剂可以节约2000吨水。本品适用于山区公路、机场、烟囱、冷却塔、高层建筑等混凝土工程及水泥制品,可取代草袋覆盖浇水养护,节约养护费用。
二、养护效果
使用HL-YH混凝土养护液的混凝土具有良好的保水性,在0°C~40°C条件下施工,喷洒养护剂的混凝土强度超过盖草袋浇水养护的混凝土强度,且收缩减少45%左右,抗弯强度也明显提高。使用本剂养护的混凝土路面,表面耐磨性提高30-40%左右。使用本剂养护的混凝土表面,不影响其饰面工程。本产品无毒、不燃、无腐蚀、施工操作简单,现场整洁。
三、使用范围
1、适用于干旱、无水、炎热及有风的气候条件下对混凝土的养护
2、夏季施工、能反射阳光热辐射,从而有效降低混凝土表面温 度,产生较低而又均匀的温度能场,大大减少温度不均引起的混凝土 收缩,减少表面龟裂与裂缝。用养护剂能使混凝土有遮光与养护的综 合效果;
3、适用于大面积暴露的混凝土,如公路路面、机场跑道、楼板、 水坝、渠道衬砌、管道、烟筒、冷却塔等;
4、适用于难以洒水养护的各种混凝土面板、室内混凝土地面;
5、各种砂浆的表面养护。
四、使用方法
在混凝土或砂浆抹平压光表面无水(现浇砼地面上人时或脱膜后), 即可喷洒 HL-YH 混凝土养护剂 ,合适的喷洒时间是在混凝土初凝及表 面没有游离水后喷洒。喷洒过迟会造成混凝土中水份过早过多蒸发; 喷洒过早则降低养护剂对混凝土表面的粘结力。

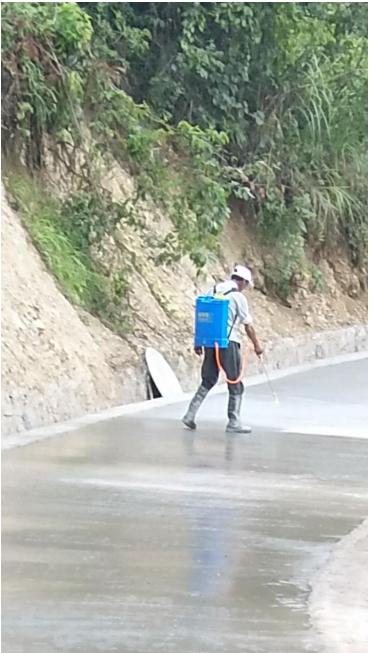

1、用简易喷浆泵(农用喷雾器或手压泵)即可喷涂,喷 1-3 遍, 至混凝土表面均与为止。也可以用滚筒直接滚涂。
2、喷洒时,喷头距混凝土表面 30CM 为宜,喷洒完毕,应用清水将喷头、喷管等器材冲洗干净,以免所用器材再次使用时堵塞。
3、在下雨时不适合喷洒,但养护剂完全成膜后遇雨,则不影响养护效果。喷后约30分钟内开始成膜,温度低时,成膜时间会相应延长。此膜可长期对混凝土起养护作用。
4、本品严禁加水稀释或与其它养护剂使用,喷涂为佳,喷头距混凝土表面30cm。
5、养护剂用量宜控制在0.22-0.25kg/m2喷涂为佳。

6、混凝土终凝时喷涂******遍,基本成膜后再在其垂直方向喷第二遍,本品适应于0°C以_上施工。



检测项目



单位



质量指标



结果



备注

1

有效保水率

%

70

80



2

密封性



-

膜材完整、无损坏、无透秀

膜材完整、无损坏、无透秀



3

侵水溶解性

-

不溶

不溶



4

耐热性

-

无熔化变形

无熔化变形



5

干燥成膜时间

h

4

3



6

固含量

-

20

35



7

抗压强度比

7d

90

105







28d

90

100

六、HL-YH混凝土养护剂对混凝土性能的影响
使用混凝土养护剂能有效提高混凝土的力学性能、减小干燥收缩并改善耐久性能。
1、养护剂对混凝土力学性能的影响
喷涂养护剂后混凝土的力学性能可得到极大提高,尤其在高温条件下,养护剂对混凝土抗压强度的提高作用更明显。此时混凝土内部形成类似于高温蒸养的养护环境,有利于水泥水化反应的进行,提高混凝土的力学性能。
2、养护剂对混凝土收缩的影响混凝土在自然养护环境下的水分散失是其产生收缩的主要原因。当混凝土表面均匀喷涂一层养护剂后,其早期失水率就可得到有效控制,混凝土的收缩相应降低,体积稳定性提高,且随着龄期的延长这种现象更明显。
3、养护剂对混凝土耐久性能的影响混凝土养护剂提高了混凝土的保水能力,促进混凝土中水泥水化 反应的进行,增加早期水化产物数量,细化基体中毛细孔的孔径,提 高混凝土的密实度,从而改善混凝土的耐久性能。

(1)养护剂对混凝土抗碳化性能的影响 混凝土的碳化主要是由于空气中的 CO2气体和水浸透到混凝土基 体中,与其中的 Ca(OH)2晶体反应,进而使混凝土中的碱含量降低, 降低水化凝胶的稳定性,增加钢筋锈蚀的危险。 喷涂养护剂后,CO2和 H2O 由空气向混凝土中渗透的速率变慢, 碳化深度减小,混凝土的抗碳化性能得到提高。因此,大掺合料混凝 土在较高温度下养护时,混凝土表面喷涂养护剂是非常有必要的。 (2)养护剂对混凝土抗渗性能的影响 ,如前所述,喷涂养护剂可提高混凝土的密实性,因此改善了混凝 土的抗渗性,这种作用在干燥养护时体现地更明显。

七、HL-YH混凝土养护剂研发背景

新成型的混凝土若不采取合理措施进行精心养护,让混凝土的表 面完全暴露在自然环境当中,任其水分自然蒸发,那么在混凝土内部 的水泥的水化环境将会严重劣化,甚至导致水泥水化完全停止,并引 起混凝土干燥收缩裂缝及表面结构多孔疏松,造成混凝土强度大幅降 低,CO2 和 Cl− 等的渗透性提高,混凝土对钢筋的保护能力及其耐 久性降低目前,使用朂多的混凝土养护方法是在新成型的混凝土构件表面 上喷水或覆盖塑料薄膜,以达到避 免混凝土表面产生干缩裂纹和混 凝土强度正常持续发展的目的。但是,这两种方法对于垂直墙面、顶
(斜) 面以及结构极其复杂的部位将很难甚至无法实施,从而也就无法 保证混凝土的质量。 在新成型的混凝土构件表面喷涂新型养护剂养 护混凝土是得到绝大多数混凝土工程技术人员认可的 一项新技术, 该技术先进可靠,操作简单灵活,投入的人力和物力大幅降低,能有 效减少水资源消耗,避免覆盖塑料膜的大量白色污染。所以,该项新 技术在世界各国的各种混凝土工程施工中得到了普遍的应用,同时也 产生了十分显著技术、经济和社会效益。
八、喷洒 YS-YH混凝土混凝土养护剂的综合效益分析
如果对混凝土采取洒水养护的方式,则每天至少需要洒水 2 次。 然而,对于墙面混凝土,尤其是非常光滑的混凝土表面,则必须采用持续喷淋水的方法才能达到养护效果。 持续喷淋水的方法才能达到养护效果。另外,如果对大体积混凝土进 行洒水养护,则还必须随时调节所洒水的温度,以避免混凝土产生过
大的内外温差。而且所有的养护过 程至少要持续 7 d,所以,消耗 的人力和水资源是相当大的。一吨养护剂可以节约 2000 吨水。 如果 对混凝土采取覆盖塑料薄膜的养护方式,则需要消耗大量的塑料薄 膜,并且养护结束后,这些 塑料薄膜很难再回收回来,从而给环境 造成严重的白色污染。另外,这种养护方式对墙面或顶面混凝土则很难奏效。而如果对混凝土采取喷涂新型养护剂的养护方式,则每 m2 混凝土表面只需喷涂约 0.25 kg 新型养护剂,并且适合于各种形式的 混凝土表面,整个养护过程只需喷涂两次次,成本很低。所以,这种 养护方式简单易行,养护效果近于完美,而且成本低廉,养护剂养护 混凝土具有良好的技术、经济和社会效益,值得大力推广。
九、产品包装

一般包装为胶桶包装,30 公斤/桶,也可以按指定包装分装

keyword:湖南混凝土养护剂
文章来源:http://www.cshljc.com/

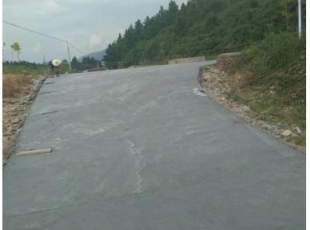

附:产品图片
