当前位置:网站首页 >
产品展示

湖南长沙辉力 - 清水脱模剂

联系我们:150-8484-5898
产品介绍
HL-TA清水混凝土长效脱模剂
HL-TA清水混凝土脱模剂又叫做(混凝土长效脱模剂、模板漆、脱模漆以下简称脱模剂)该脱模剂涂在模板上,涂膜坚硬,光亮。防腐防锈,涂刷一次能脱模4-6次;此外,该漆具有优异的附着力、硬度、韧性和耐碱耐磨性能,还解决了钢模板存放易生锈、混凝土表面有气泡、混凝土表面易污染、脱模清模困难等难题,有利于提高混凝土表面质量,达到“清水混凝土”效果。成型的混凝土呈仿大理石状,平整光滑,颜色一致,手感细腻,有光泽,无污染,并可多次重复使用,是创优质工程的材料。

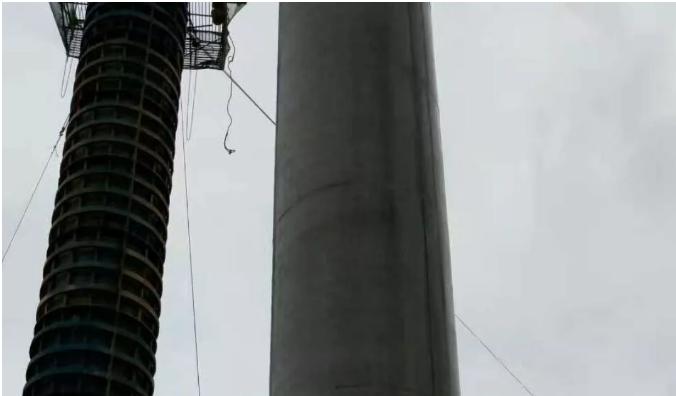

该产品广泛应用于高速铁路桥梁、公路桥梁、地铁隧道、水利大坝、文体艺术馆、电厂水塔、装配式pc构件等清水混凝土工程,涂刷于桥梁模板、柱模、墩模、大型钢模等表面具有良好的脱模性能。是高品质桥梁清水混凝土工程必选的脱模剂。

一、特点:
该脱模剂涂膜坚硬,光亮丰满,耐水耐磨,防锈防腐,特别适用于对模板的保护及混凝土外观质量要求严格的工程,综合效益好。其特点为:
1、保护模板,延长模板的使用寿命。该漆具有优异的防腐、防锈功能,可确保模板置于室外或阴雨天而不生锈。

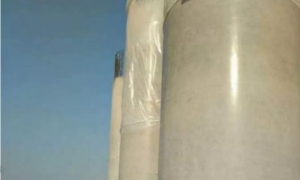

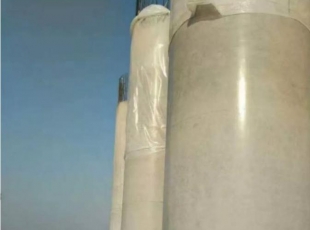

2、有利于提高混凝土外观质量,尽显混凝土“本色”,达到“清水混凝土”效果。成型的混凝土呈仿大理石状,平整光滑,颜色一致,手感细腻,有光泽,无污染,使混凝土制品外观质量上档次,是创优质工程的材料。
3、漆膜表面光洁度好,自然形成瓷釉,易于脱膜和清理,提高工效。
4、耐磨,附着力好,可多次重复使用。
5、适用广泛,可用于钢模、木模、竹模等,并适用于蒸养环境。
6、施工简单,涂刷一道即可。
二、主要性能:
1、干燥时间(小时)25℃:表干<8,实干<24
2、耐磨性(500转加荷500g)<3mg
3、耐热饱和Ca(OH)2 80℃≥120h,不起泡,不脱落
4、耐盐水性(3%NaCl)≥1个月,不生锈
三、使用要求:
1、基材必须干燥,使用前要进行清除浮尘(锈)、去除油污(蜡)等处理,以提高该漆对基材的粘结力。
2、该漆施工刷涂为宜。环境相对湿度30~80%。
3、涂膜厚度应适宜,过薄将影响脱模效果,过厚则不经济。更佳用量12~15m2/Kg。
4、该漆实干后(约24h)方可进行混凝土施工。
5、涂膜重复使用4~6次后,须去除旧漆膜,方可重新涂布。脱除旧漆膜可使用我们配套脱漆清洗剂(特种脱漆清洗剂,5~10分钟即可脱除旧漆膜,冲洗、擦净、晾干即可重新涂布)。

四、施工注意事项
1、本脱模剂容器切忌与水、酸、碱、醇接触,以免凝固。
2、本脱模剂需密封保存,防止渗水、漏气,用过的脱模剂不能与未用过的合并,以免变质凝固。
3、本脱模剂表干前不得雨水冲淋。
4、环境温度低于5℃时,应掺加适量催干剂(掺量为8~10%)。
五、包装贮存
包装为纸箱包装,一箱两桶,17公斤/桶,密封存放在阴凉干燥处,贮存期1年。
HL-TA清水脱模剂操作方法及施工注意事项
一.简易操作方法
1.将模板彻底清洗干净,模板表面不得有混凝土垢、油、水、锈、污垢。如有用脱漆剂一定要特别注意将模板上得脱漆剂成分彻底洗干净。
2.从桶内倒出少许脱模剂,而装脱模剂的容器不能沾有水分,尽量少倒一些,以免浪费。清水脱模剂出现白色,或者变稠,表示已经变质,从而不能使用,也不可讲剩余的清水脱模剂再倒入桶内。
3.涂刷要均匀,不得漏刷,否则漏刷的模板会生锈,从而影响脱模漆的效果,并且要控制好厚度,尽量一公斤脱模漆涂刷12-15平方左右。太薄会影响光泽度并影响漆的强度从而沾模。
4.在涂刷时尽量在早晚天气不高的情况下涂刷,而且尽量涂刷一次到位,减少来回涂刷的次数。要注意集中打磨集中涂刷。
5.待漆膜干燥24小时后可浇筑混凝土,如果在天气特别干燥的情况下,可在施工周围地面上洒水,增加空气中的水分湿度,从而增加清水长效脱模剂的强度。

二.施工注意事项
1. 基底处理注意事项:
清水长效脱模剂涂刷前对基底处理的要求如下:无锈、无油、清洁、干燥:
(1) 无锈:需要去除钢模板表面的浮锈、焊渣以及其他油漆,除锈时结合工地实际情况一般采用角磨机配钢丝球除锈即可,去除浮锈即可,原则上只需要处理一遍,锈蚀严重的可适当增加处理次数。
(2) 无油:需要去除钢模板表面的机油、色拉油和其他油漆,除油可采用去污力强的洗洁精。
(3) 清洁:涂刷模板漆前需要保持模板的清洁,表面上的一些浮尘可采用干抹布擦干净即可。
(4) 干燥:涂刷模板漆前需要保证模板表面的干燥,如果模板表面潮湿,会造成涂刷模漆后起泡以及表面没有光泽,影响混凝土表面的光洁度。
2. 安装模板及浇筑混凝土时注意事项:
(1) 模板堆放时更好采用木垫块,吊装时尽量减少接触钢筋头,钢筋头将模板漆划伤后可能会影响表面观感。
(2) 浇筑混凝土时尽量不要让振动棒碰到模板漆,否则振动棒会将接触到的模板漆损坏。
(3) 一旦模板漆造成损坏从而造成局部脱落时,可采用100目的粗砂纸打磨掉松动的漆腊,然后用模板漆补刷补刷即可。
(4) 吊装模板前需要将模板表面的浮尘、泥巴等用布擦干净或用高压水枪冲洗干净即可。

4.清水长效脱模剂达到周转次数后处理措施:
在正常的条件下,根据实践数据,一般周转在3次以上,工地现场保护好的有的已经可以达到周转4次以上,达到一定的周转次数后,脱模剂表面可能已经显得有些粗糙,这样就需要进行脱漆处理,或是采用磨光机交原有漆膜打掉,切记不能在原有的漆膜上直接进行涂刷新的脱模剂,否则周转次数会有受限制;脱漆剂可以采用我们配套的特种脱漆剂,或者在拆膜的时候边拆边用铲子铲。
keyword:湖南脱模剂
文章来源:http://www.cshljc.com/
